富士 PIM 功率集成模块


富士 PIM 功率集成模块

产品简介

PIM是将3相变频器电路、二极管桥接电路、制动电路集成到1个模块上的产品，能够紧凑地设计主电路。富士公司的PIM有600V、1200V两种电压等级。


产品详情


 ► 提示：


日本富士FUJI公司生产的IGBT模块品种繁多，为了使客户选型方便，我们按其性能分为3类：

     *MBI系列普通IGBT模块     *MBR系列 PIM 功率集成模块    *MBP系列 IPM 智能功率模块

点击某一系列，可跳转到相应页面。


PIM（Power Integrated Module）是将3相变频器电路、二极管桥接电路、制动电路集成到1个模块上的产品，能够紧凑地设计主电路。根据电动机容量，将小型轻量的小容量PIM和EconoPIM?的两大类系列化。模块端子与印刷电路板的连接包含钎焊和无焊两种，同时还准备了主端子排列不同的产品，能够满足各种需求。

富士公司的PIM有600V、1200V两种电压等级。本公司作为日本FUJI富士公司PIM功率集成模块在中国的经销商，保证原装正品，常备现货。欢迎来电咨询。



 日本富士  PIM 功率集成模块

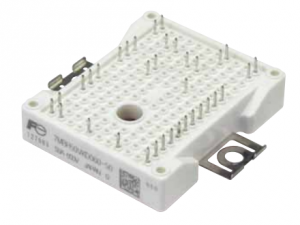

外型照片

 2_20190528160526_fpihy.png2_20190528160541_gp5us.png       2_20190528160553_2ezqu.png        2_20190528160507_z6o37.png    2_20190528160518_luuhp.png    2_20190528160536_oz7fc.png      2_20190528160546_wokoj.png

       M726                          M727                             M728                          M729                     M711                        M712                         M719

    2_20190528160555_jsexr.png     2_20190528160504_dsyto.png              2_20190528160515_hq872.png           2_20190528160525_qgt04.png         2_20190528160535_oqxyn.png          2_20190528160547_hpczz.png

       M720                                 M721                             M722                                           M723                           M724                           M725

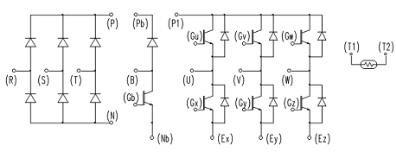

内部连接图


2_20190528160558_kyvxs.png                                                     2_20190528160506_k58xw.png

                         PIM-O                                                                                                PIM-C



                                    PIM-O1

外型

内部

电路图

型号列表

600V电压等级

1200V系列电压等级

M726

PIM-O

7MBR10VKA060-50  7MBR15VKA060-50

7MBR20VKA060-50  7MBR30VKA060-50

7MBR10VKA120-50  7MBR15VKA120-50

M727

PIM-O

7MBR50VKB060-50

7MBR15VKB120-50  7MBR25VKB120-50  7MBR35VKB120-50

M728

PIM-O

7MBR10VKC060-50  7MBR20VKC060-50

7MBR15VKC060-50  7MBR30VKC060-50

7MBR10VKC120-50  7MBR15VKC120-50

M729

PIM-O

7MBR50VKD060-50

7MBR15VKD120-50  7MBR35VKD120-50 7MBR25VKD120-50

M711

PIM-C

7MBR50VA060-50

7MBR25VA120-50    7MBR35VA120-50

M712

PIM-C

7MBR75VB060-50

7MBR35VB120-50    7MBR50VB120-50   7MBR75VB120-50

M719

PIM-C

7MBR50VP060-50    7MBR75VP060-50

7MBR100VP060-50

7MBR25VM120-50   7MBR35VM120-50  7MBR50VM120-50

M720

PIM-C

7MBR100VR060-50  7MBR150VR060-50

7MBR50VN120-50   7MBR75VN120-50   7MBR100VN120-50   7MBR150VN120-50

M721

PIM-C

7MBR75VY060-50    7MBR50VY060-50

7MBR100VY060-50

7MBR35VW120-50  7MBR50VW120-50   7MBR25VW120-50

M722

PIM-C

7MBR100VZ060-50  7MBR150VZ060-50

7MBR50VX120-50   7MBR75VX120-50   7MBR100VX120-50  7MBR150VX120-50

7MBR50VZ120-50   7MBR100VZ120-50   7MBR75VZ120-50  7MBR150VZ120-50

M723

PIM-O1


7MBR8VJA120-50   7MBR15VJA120-50   7MBR8VJA120-53   7MBR15VJA120-53

M724

PIM-O1


7MBR35VJB120-50  7MBR25VJB120-53   7MBR25VJB120-50  7MBR35VJB120-53

7MBR35VJB120A-50   7MBR35VJB120A-53

M725

PIM-O1


7MBR50VJC120-50   7MBR75VJC120-50  7MBR50VJC120-53  7MBR75VJC120-53

7MBR100VJC120-50  7MBR100VJC120-53
